DE心轴凸缘型分割器

1.输出轴为轴带键槽与法兰面输出
2.适合重负载旋转定位,各类圆盘组立机
3.输出轴直接驱动,也可连接联轴器、转盘、法兰套等固定
4.输出轴简介驱动,可连接链轮、时规轮、齿轮等固定




分类:DE心轴凸缘型分割器

分割器规格(轴心距)

45

60

70

80

110

140

180

适配电机功率(KW)

0.06/0.09

0.09/0.12

0.12/0.15

0.15/0.37

0.37/0.75

0.75/1.5

1.5/2.2

DFH中空直径(MM)

8

16

20

30

40

50

60

工位数

2、3、4、5、6、8、10、12、15、16、20、24、30、32、36、40、48

安装面

VW1-6任意面安装

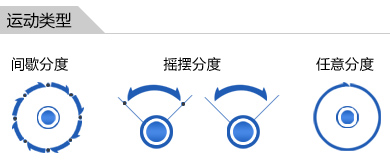

摇摆角度(°)

5、10、15、30、45、60、90

入力轴转速(RPM)

5~800(依实际负载而定)高速使用前提前告知

注:导程

2-12工位为R1单导程,16工位以上为R2.R3.R4多导程
